熱烈祝賀我公司與中國科學院高能物理研究所 聯合研制PSM電源驗收?qǐng)A滿成功 （轉）ADS注入器I RFQ功率源系統完成研制和測試 |
1月11日，由先導專項ADS質子直線加速器高頻功率系統承擔研制的“ADS注入器I RFQ功率源系統”進行了現場測試，性能指標達到了設計要求，其中PSM電源為國內首次研制，性能指標達到了國際同類電源的先進水平。該功率源系統用于ADS強流質子直線段加速器注入器I RFQ系統，它的成功研制是ADS取得的又一重要進展。 注入器I RFQ高頻功率系統主要包括325MHz 600kW連續波速調管、80kV/18A PSM電源以及與其相關的波導傳輸系統。PSM電源是ADS RFQ高頻功率系統重要組成部分，由中國科學院高能物理研究所和合肥雷科電子科技有限公司聯合研制，研制從2012年初開始啟動，2013年7月開始現場安裝，2014年1月11日進行了現場8小時拷機老煉，PSM電源輸出功率大于1MW，電壓穩定度好于1.2%，主要參數與國際同類先進設備相當。 PSM電源測試參數 序號 參數 測試數據 備注 1 輸出電壓 0～-70.5kV連續可調 2 電壓穩定度（8小時） 1.2% 八小時 3 諧波及噪聲起伏 0.6% -70kV時 4 輸出電流 0～14.5A 5 關斷時間 6μs 6 供電 3×10kV@50Hz 約60A 7 工作環境 17℃ 8 控制保護要求 信號監視和連鎖 9 操作與維護 結構合理、操作簡便

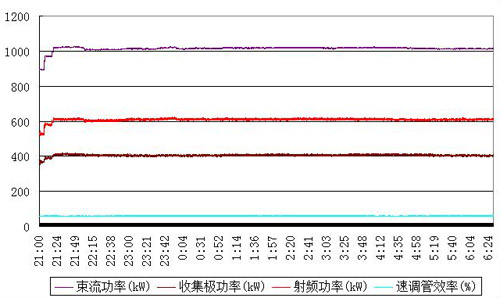

速調管輸出功率8小時測試
測試專家組與項目組成員在驗收測試現場 |
